Fluke45 数字万用表自动测量和数据采集

福禄克(Fluke)电子仪器仪表公司成立于1948年，总部设在美国华盛顿州的埃弗里德市，是全球世界电子测试工具生产、分销和服务的领导者之一。

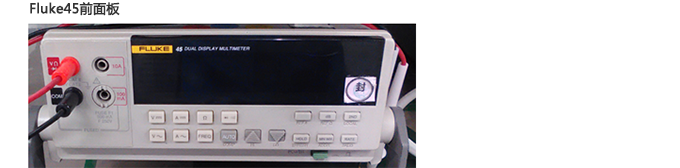

Fluke45是该公司万用表产品中颇具代表性的一款产品，客户群相当广泛，它可以用来测量电压、电阻、电流等基本的电属性数据。下面介绍QuAInS的数据采集平台是如何从Fluke45中非常方便地采集数据的，其他同类产品，如Fluke8845A，Fluke8846A等与其大同小异。

Fluke45数据采集

Fluke45的后面板上有一个只有2、3、4三根引脚的RS232接口，数据采集就是通过该接口进行的。因此，数据采集的第一步，就是用串口连接线将该结合和电脑的数据采集接口相连接。

接下来，我们需要设置数据采集的属性信息。在QuAInS数据采集平台上，用户可以根据需要设置所采集的数据的相关属性，比如厂区、车间、产品、料号、生产机台、IQC批量等。然后我们就可以开始进行数据采集了。

在测量仪器列表中选择“Fluke45”选项，并打开串口连接，系统就进入了就绪状态。

为实际需要，我们可以对直接测量值进行一定的转化，比如，如果我们测量某金属产品的电阻，由于金属的电阻率和环境温度有关系，而我们生产车间的温度很可能是波动的，或者说不是标准的温度，因此，系统提供一定的转换公式以帮助将测试环境测量得到的电阻值转换成标准温度（比如0摄氏度或20摄氏度）下的电阻值；此外，对于一些合金原件（比如铜铝合金产品），由于组成合金的几种成分（铜和铝）的含量不同，其电阻率也会不同，因此QuAInS数据采集平台也提供了一定的标准转换关系。

以上图所示的测量为例，在测量开始时，用户需要在相应位置输入“铜系数”、“铝系数”、“标准温度”、“室内温度”等值，输入完保存后，在接下来的测量过程中就不用重复输入了，除非所测量的产品或室内温度有变化。而后，系统采集到的数据和换算之后的结果将自动显示在相应的位置。

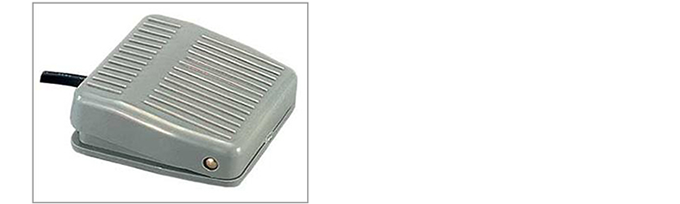

此外，由于测量人员的双手需要操作Fluke45万用表的两根探针，如果每次测量完毕后都需要测量员放下探针，然后手动操作其面板上的按钮才能完成数据的采集，那将是一件相当影响效率的事情。而且测量下一个产品的时候有需要重新拿起探针，那将造成测量员动作的浪费，既不精益，又容易引起测量员的疲劳。因此，萃盈（QuAInS）经过改装，使得测量员可以通过脚踏开关触发数据的采集，每次其手头测量完毕后，脚下踩一次脚踏开关就行了，此时QuAInS将自动向仪器发送测量命令，并取得测量结果。

数据自动采集后，将与此前设置的数据属性（厂区、产品、参数等）自动连接。如果没有异常（没有超过规格限或者违反SPC准则等），数据将被自动上传到中央数据库中。如果有异常，将提醒用户确认。
